三效废水蒸发结晶项目案例
来源：本站日期：2019-08-29 03:40:10 浏览：4127
项目名称：三效废水蒸发结晶项目案例
蒸发器类型：三效废水蒸发结晶器
设备规格：处理量3t/h
项目概述：
客户公司为湖南地区医药科技有限公司，天游TY8检测中心针对客户公司提供的制药废水水质进行检测，并推荐设计了符合客户要求的制药废水处理蒸发结晶器，用于蒸发结晶制药生产废水。
制药废水水质特点及工艺分析：
三效废水蒸发结晶案例项目，原水处理液为黄色半透明液体，COD含量偏高，TDS偏高，PH值中性，物料成分是氯化钠，原水浓度近20%。客户需要对该制药废水进行零排放处理。
从制药废水水质特点进行分析，鉴于制药废水成分复杂、有机物含量高、色度深、含盐量高等特性，天游TY8检测中心为湖南地区客户公司设计三效废水蒸发结晶器，该蒸发器具有显著的高流速、高旺盛湍流状态的特点，非常适合该物料处理。

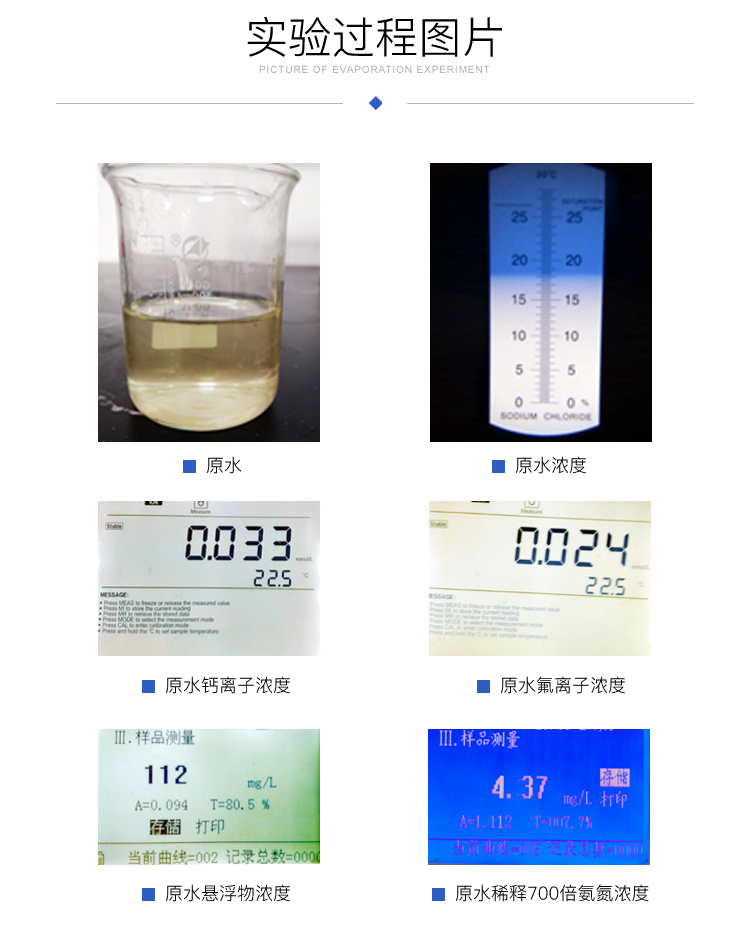

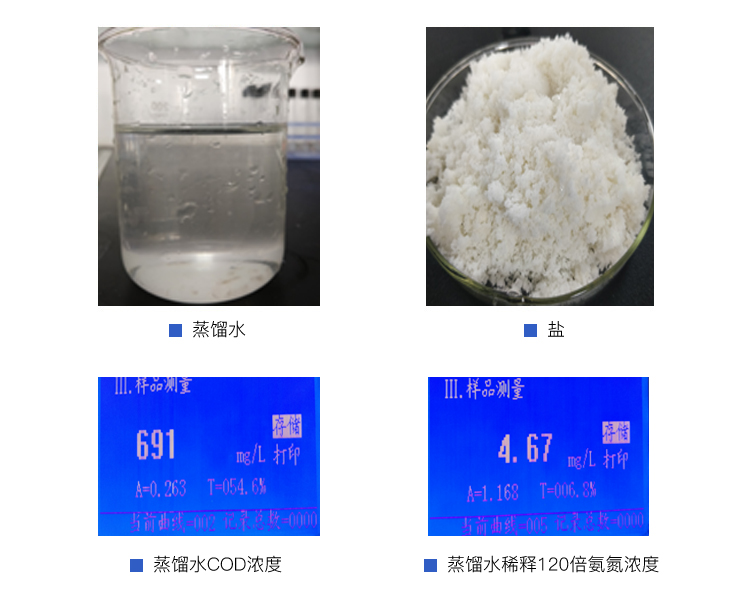

制药废水水质实验过程如下：
三效废水蒸发结晶器工艺流程简述：
蒸发系统的流程：
原水→预热系统→进入三效蒸发系统→稠厚器→离心机→固体产出。
制药废水物料料液先进入预热系统预热；
预热后的物料直接进入第一效蒸发器。
进入第一效加热器的物料经过强制循环泵的作用在加热室循环加热，然后在分离器蒸发分离，沸腾蒸发的蒸汽上升，浓缩液停留在系统内；
当第二、三效需要加料时，自控系统会自动把一效的浓缩液送入第二、三效加热器；
当第二、三效浓缩液浓度达到60%时，排出分离器进入稠厚器；晶浆经过稠厚器处理后进入离心机离心分离，得到固体，母液部分返回前端系统，部分母液外排进入母液脱水机进一步处理。
二次蒸汽流程：
一效加热器热源：外接饱和鲜蒸汽
二效加热器热源：一效二次蒸汽
三效加热器热源：二效二次蒸汽
蒸发产生的二次蒸汽夹带有少量的液滴，这些脏的二次蒸汽上升，进入除雾器，通过逆流洗涤，将二次蒸汽中夹带的微小液滴洗涤出来，重新进入料液。被洗掉雾沫的二次蒸汽，进入下一效加热器的蒸汽侧。
外接饱和鲜蒸汽换热后冷凝成水，去往预热器为原料预热。
三效二次蒸汽进入冷凝器冷凝。
三效废水蒸发结晶器的自控系统：
整套三效蒸发结晶器的自控系统是通过PLC软件控制，所有的输出和输入信号，系统操作都由配套的计算机完成。
自控系统配有安全操作系统，以防止生产过程中对可能会产生系统的损害和重要部件的损害，其主要功能如下：
1、远程启动，运行与设定参数，达到稳定蒸发状态。
2、远程自动清洗功能，在线自动清洗功能。保持传热系数，提高生产率。
3、自动报警系统，自动提示错误，自动停机，降低操作人员的要求和工作强度，同时也确保整套蒸发系统稳定、安全运行。
4、自动保护系统，液位的升高或降低达到警戒线时，系统自动进入保护状态。
5、自控系统检测设计位置的参数被记录在系统报表，同时参数将连锁、反馈调节、控制阀门开度、泵的启停，判断是否进料、出料，系统是否结垢，系统是否热量损失较多。
6、通过配置的高清晰摄像头，采集现场设备的实时运行情况，可以即时查看。
三效废水蒸发结晶案例实拍：
